Projekt Wachlarz


Projekt domu Wachlarz

Charakterystyka projektu

  • Dom parterowy z poddaszem i przybudowanym garażem dla 4 – 5 osób
  • Uwagę zwraca antresola nad jadalnią i przyległe do niej owalne, częściowo otwarte schody.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 132.70 m2
Pow. użytkowa garażu: 16.70
Pow. piwnicy: brak
Pow. zabudowy: 128.33 m2
Pow. dachu: 181.20 m2
Kubatura: 641.50 m3
Wysokość w kalenicy: 7.93 m
Gabaryty działki: 21.58 x 19.68 m

Rzuty

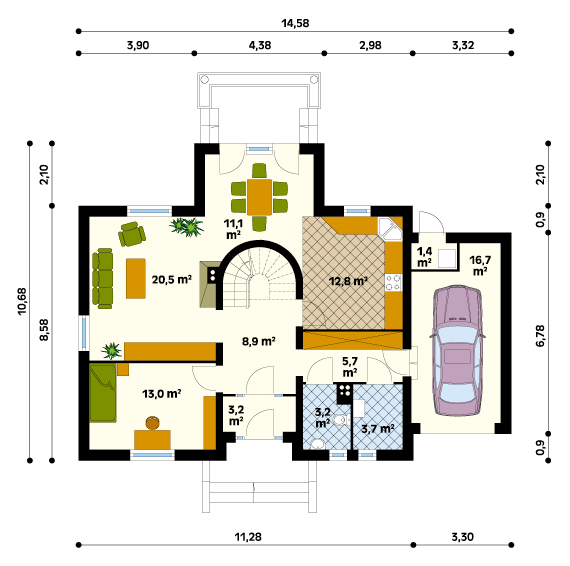

Parter

Rzut parteru projektu domu Wachlarz

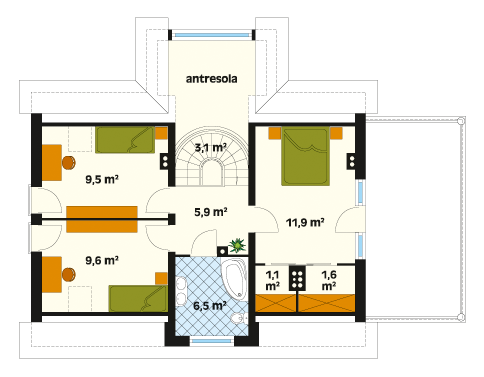

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Wachlarz

Elewacje

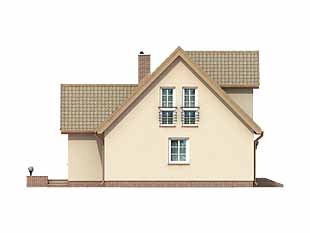

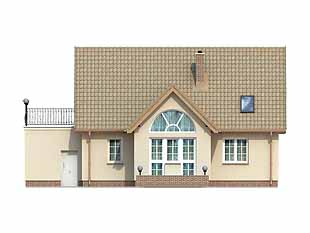

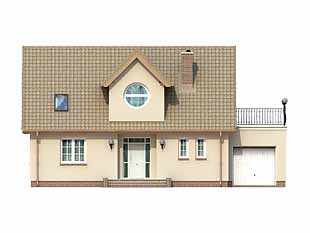

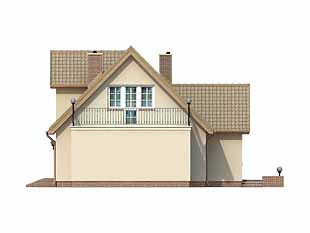

Elewacja 1 projektu domu Wachlarz Elewacja 2 projektu domu Wachlarz Elewacja 3 projektu domu Wachlarz Elewacja 4 projektu domu Wachlarz

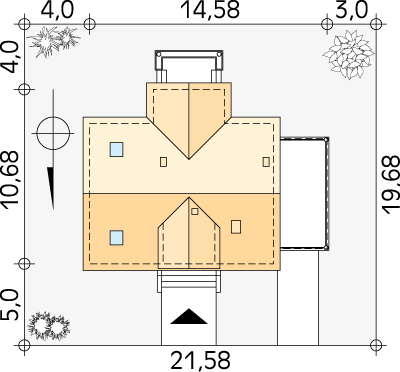

Usytuowanie na działce

Usytuowanie na działce projektu domu Wachlarz - wizualizacja usytuowania

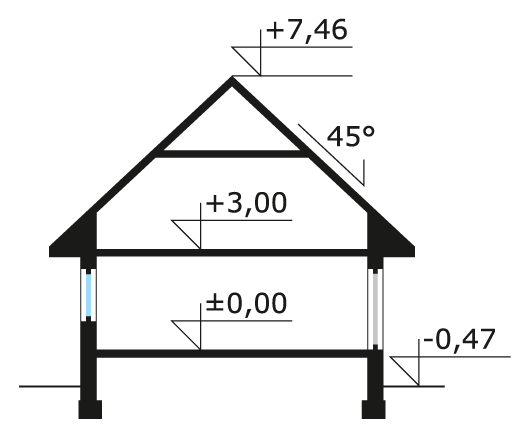

Schemat przekroju

Przekrój projektu Wachlarz - przekrój
