Projekt Viola 2


Projekt domu Viola 2

Charakterystyka projektu

  • Dom parterowy, niepodpiwniczony z użytkowym poddaszem
  • Funkcjonalny, przeznaczony dla 5-osobowej rodziny
  • Na poddaszu zaprojektowano cztery obszerne sypialnie.
autor: mgr inż. Mirosław Doktór tel:

Dane techniczne

Pow. użytkowa domu: 164.10 m2
Pow. użytkowa garażu: 22.30
Pow. piwnicy: brak
Pow. zabudowy: 136.70 m2
Pow. dachu: 265.00 m2
Kubatura: 838.00 m3
Wysokość w kalenicy: 8.27 m
Gabaryty działki: 18.05 x 25.15 m

Rzuty

Parter

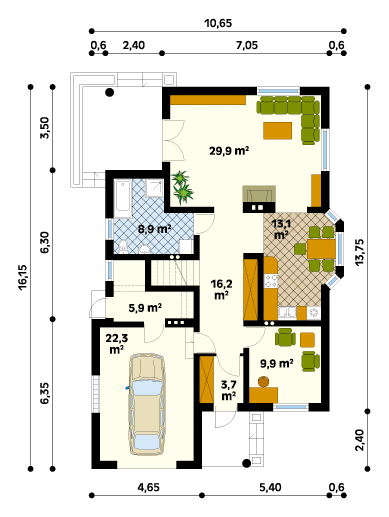

Rzut parteru projektu domu Viola 2

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Viola 2

Elewacje

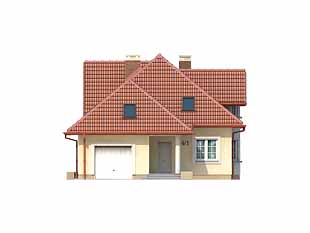

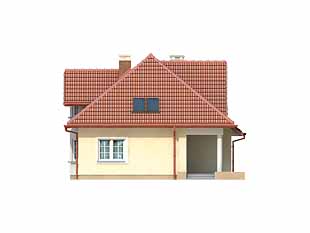

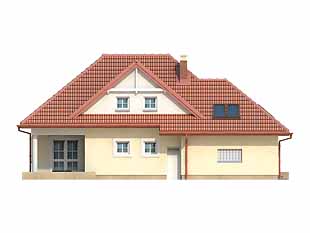

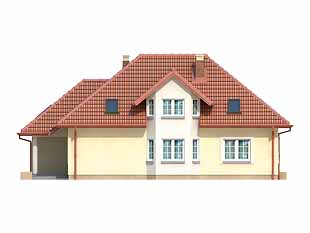

Elewacja 1 projektu domu Viola 2 Elewacja 2 projektu domu Viola 2 Elewacja 3 projektu domu Viola 2 Elewacja 4 projektu domu Viola 2

Usytuowanie na działce

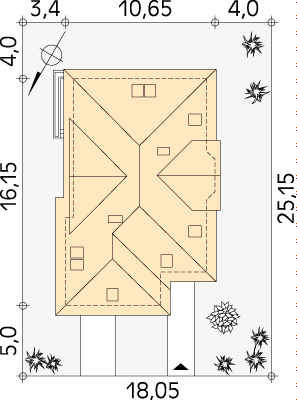

Usytuowanie na działce projektu domu Viola 2 - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Viola 2 - przekrój
