Projekt domu Viola

Charakterystyka projektu

  • Dom mieszkalny, jednorodzinny, parterowy, z użytkowym poddaszem
  • Przeznaczony dla 4-osobowej rodziny
  • Atutem domu jest możliwość budowy na bardzo wąskiej działce.
autor: mgr inż. Mirosław Doktór tel:

Dane techniczne

Pow. użytkowa domu: 148.10 m2
Pow. użytkowa garażu: 18.90
Pow. piwnicy: brak
Pow. zabudowy: 140.10 m2
Pow. dachu: 241.00 m2
Kubatura: 623.00 m3
Wysokość w kalenicy: 8.09 m
Gabaryty działki: 17.45 x 25.15 m

Rzuty

Parter

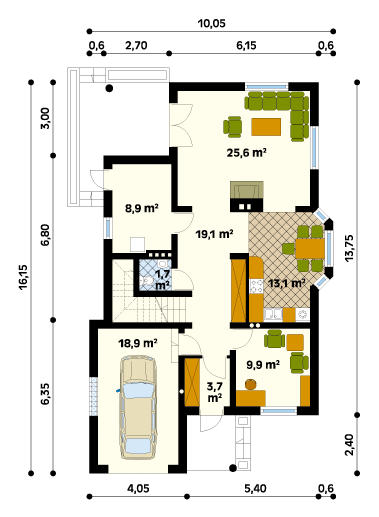

Rzut parteru projektu domu Viola

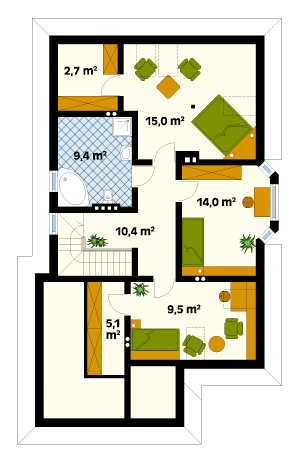

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Viola

Elewacje

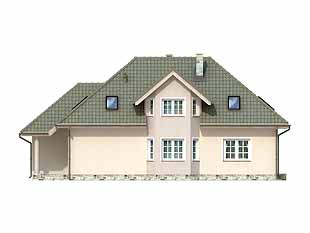

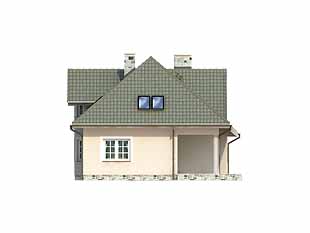

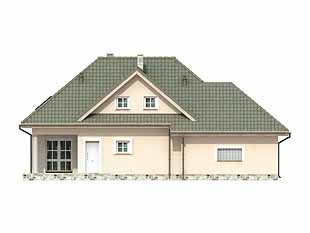

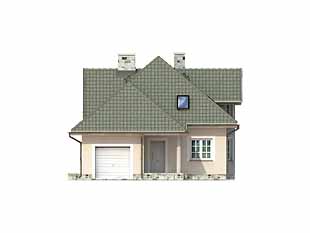

Elewacja 1 projektu domu Viola Elewacja 2 projektu domu Viola Elewacja 3 projektu domu Viola Elewacja 4 projektu domu Viola

Usytuowanie na działce

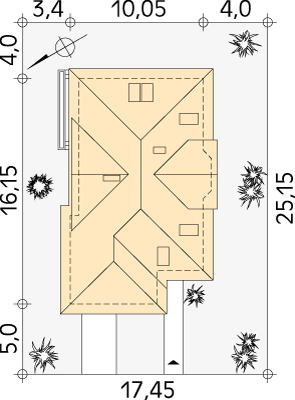

Usytuowanie na działce projektu domu Viola - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Viola - przekrój
