Projekt Tango


Projekt domu Tango

Charakterystyka projektu

  • Dom jednorodzinny, wolno stojący, parterowy, z użytkowym poddaszem i przybudowanym garażem
  • Parter budynku o przeznaczeniu dziennym, poddasze sypialniane
  • Dodatkowy pokój na półpiętrze nad garażem może pełnić funkcję pomieszczenia hobby lub rekreacji.
autor: mgr inż. Mirosław Doktór tel:

Dane techniczne

Pow. użytkowa domu: 162.10 m2
Pow. użytkowa garażu: 19.90
Pow. piwnicy: brak
Pow. zabudowy: 130.60 m2
Pow. dachu: 239.00 m2
Kubatura: 738.70 m3
Wysokość w kalenicy: 8.68 m
Gabaryty działki: 18.78 x 21.78 m

Rzuty

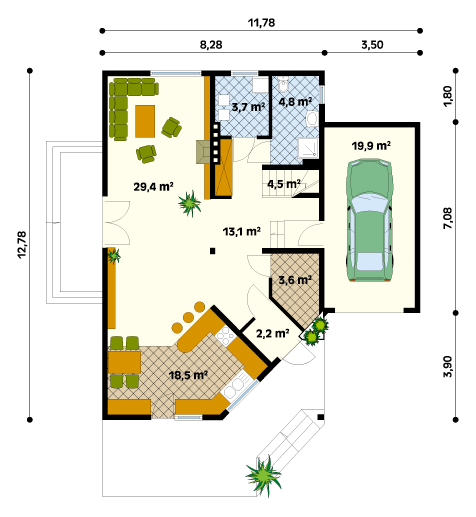

Parter

Rzut parteru projektu domu Tango

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Tango

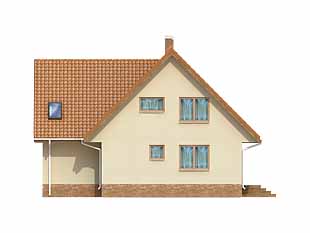

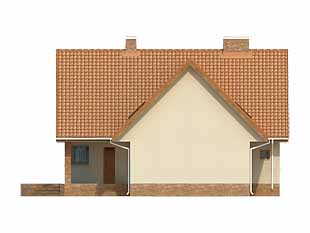

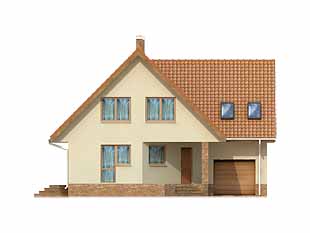

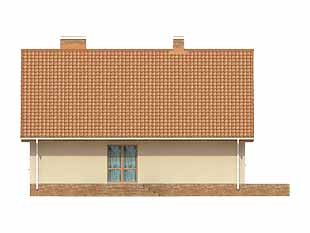

Elewacje

Elewacja 1 projektu domu Tango Elewacja 2 projektu domu Tango Elewacja 3 projektu domu Tango Elewacja 4 projektu domu Tango

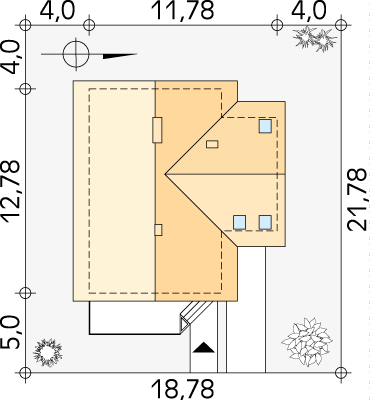

Usytuowanie na działce

Usytuowanie na działce projektu domu Tango - wizualizacja usytuowania

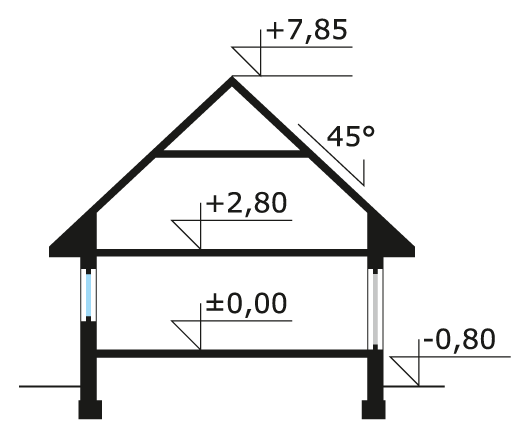

Schemat przekroju

Przekrój projektu Tango - przekrój
