Projekt Takt 5


Projekt domu Takt 5

Charakterystyka projektu

  • Niewielki dom jednorodzinny z użytkowym poddaszem.
  • Prosty, funkcjonalny układ.
  • Strefa prywatna zlokalizowana na poddaszu.
  • Duży zadaszony taras.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 83.52 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 82.76 m2
Pow. dachu: 159.65 m2
Kubatura: 383.00 m3
Wysokość w kalenicy: 7.99 m
Gabaryty działki: 15.19 x 20.37 m

Rzuty

Parter

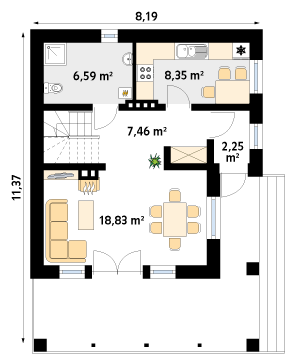

Rzut parteru projektu domu Takt 5

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Takt 5

Elewacje

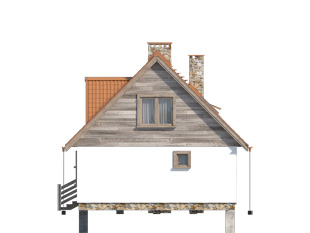

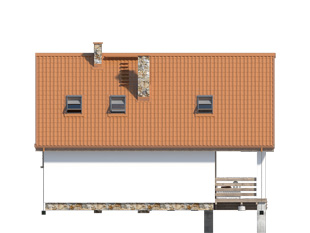

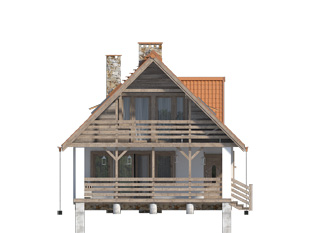

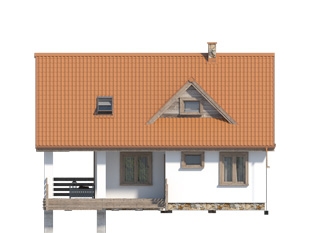

Elewacja 1 projektu domu Takt 5 Elewacja 2 projektu domu Takt 5 Elewacja 3 projektu domu Takt 5 Elewacja 4 projektu domu Takt 5

Usytuowanie na działce

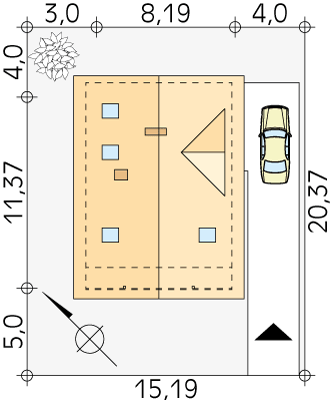

Usytuowanie na działce projektu domu Takt 5 - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Takt 5 - przekrój
