Projekt Pik dr-T


Projekt domu Pik dr-T

Charakterystyka projektu

  • Budynek o zwartej bryle, przeznaczony dla 4 – 5-osobowej rodziny
  • Na parterze część dzienna, dodatkowy pokój oraz część gospodarcza z garażem
  • Na poddaszu trzy wygodne pokoje, garderoba oraz przestronna łazienka.
autor: arch. Maciej Matłowski tel: 085-740-87-53

Dane techniczne

Pow. użytkowa domu: 123.40 m2
Pow. użytkowa garażu: 19.80
Pow. piwnicy: brak
Pow. zabudowy: 111.70 m2
Pow. dachu: 193.00 m2
Kubatura: 635.00 m3
Wysokość w kalenicy: 8.71 m
Gabaryty działki: 21.02 x 19.61 m

Rzuty

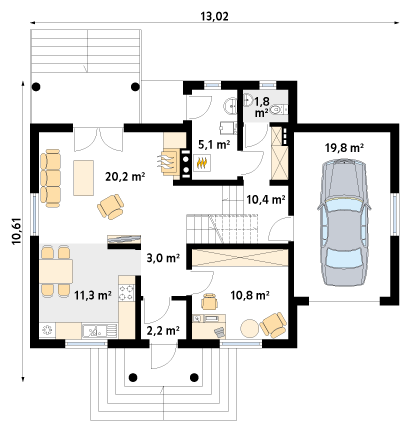

Parter

Rzut parteru projektu domu Pik dr-T

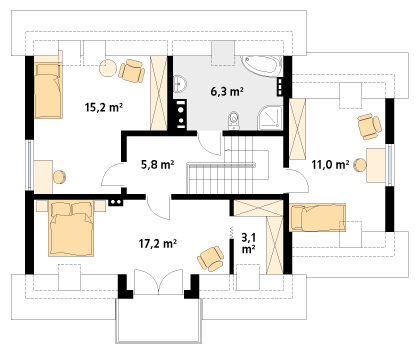

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Pik dr-T

Elewacje

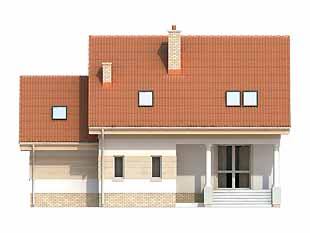

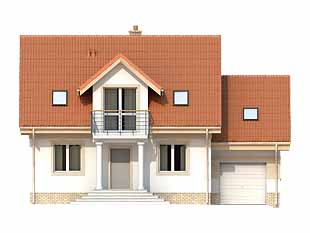

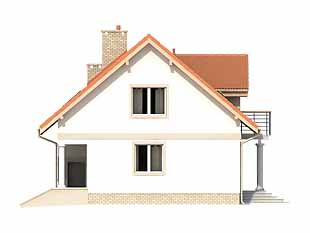

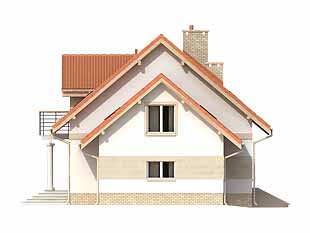

Elewacja 1 projektu domu Pik dr-T Elewacja 2 projektu domu Pik dr-T Elewacja 3 projektu domu Pik dr-T Elewacja 4 projektu domu Pik dr-T

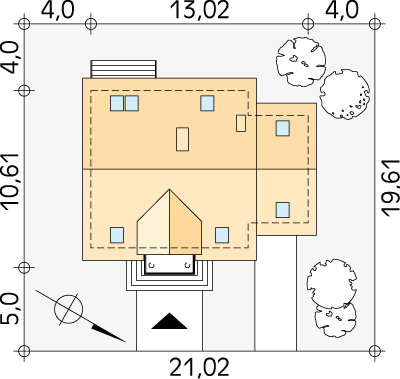

Usytuowanie na działce

Usytuowanie na działce projektu domu Pik dr-T - wizualizacja usytuowania

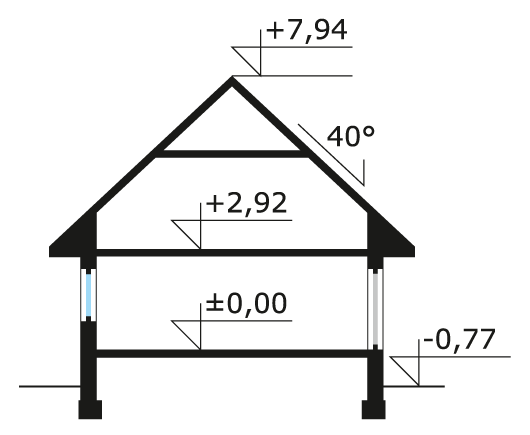

Schemat przekroju

Przekrój projektu Pik dr-T - przekrój
