Projekt Orlik


Projekt domu Orlik

Charakterystyka projektu

  • Dom jednorodzinny wolno stojący, parterowy z użytkowym poddaszem.
  • Zapewnia wygodą 5-osobowej rodzinie.
  • Budynek o zwartej bryle z tradycyjnie ukształtowanym dachem.
  • Wyraźny podział na część dzienną na parterze oraz część nocną na poddaszu.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 141.91 m2
Pow. użytkowa garażu: 19.03
Pow. piwnicy: brak
Pow. zabudowy: 125.95 m2
Pow. dachu: 220.00 m2
Kubatura: 720.00 m3
Wysokość w kalenicy: 9.27 m
Gabaryty działki: 20.65 x 21.75 m

Rzuty

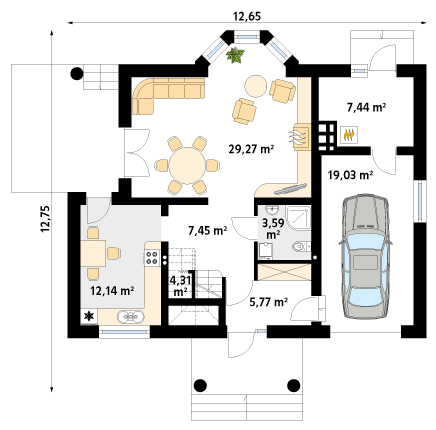

Parter

Rzut parteru projektu domu Orlik

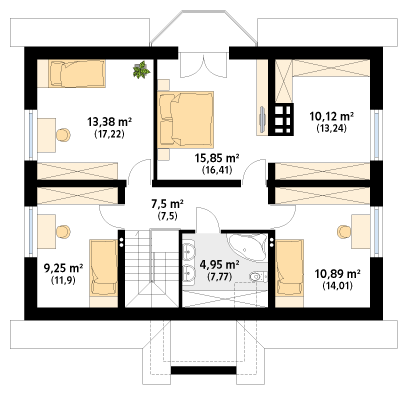

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Orlik

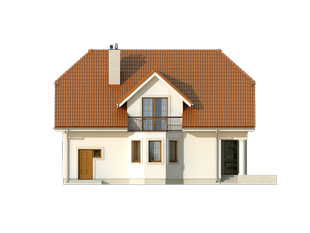

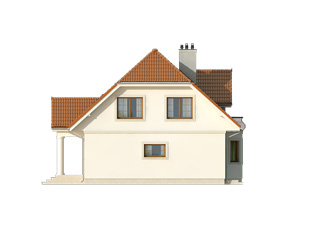

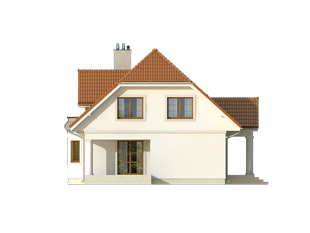

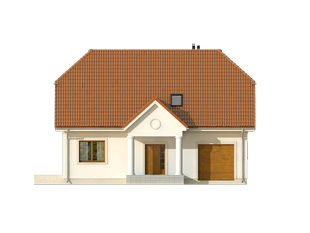

Elewacje

Elewacja 1 projektu domu Orlik Elewacja 2 projektu domu Orlik Elewacja 3 projektu domu Orlik Elewacja 4 projektu domu Orlik

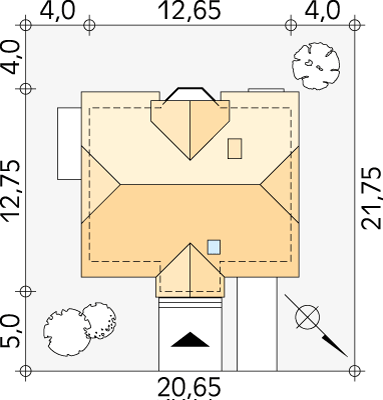

Usytuowanie na działce

Usytuowanie na działce projektu domu Orlik - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Orlik - przekrój
