Projekt domu Orion

Charakterystyka projektu

  • Budynek jednorodzinny przeznaczony dla rodziny 4 – 5-osobowej.
  • Zwarta bryła domu oparta na kwadracie wzbogacona została dostawioną bryłą garażu i konstrukcją balkonu zadaszającego wejście główne
  • Ażurowa drewniana konstrukcja balkonu od strony ogrodowej decyduje o charakterze domu, a prosty dwuspadowy dach nabiera lekkości dzięki wysuniecu jego połaci nad tę konstrukcję.
  • Wygodę użytkowania gwarantują liczne pomieszczenia dodatkowe: na parterze dwa pomieszczenia gospodarcze i spiżarnia, na poddaszu odrębna pralnia i garderoba.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 143.20 m2
Pow. użytkowa garażu: 17.90
Pow. piwnicy: brak
Pow. zabudowy: 132.80 m2
Pow. dachu: 180.00 m2
Kubatura: 700.00 m3
Wysokość w kalenicy: 8.36 m
Gabaryty działki: 20.67 x 20.85 m

Rzuty

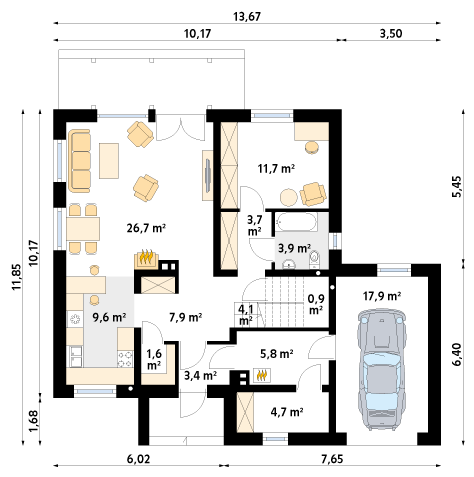

Parter

Rzut parteru projektu domu Orion

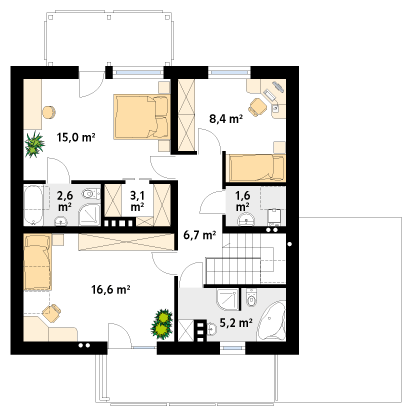

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Orion

Elewacje

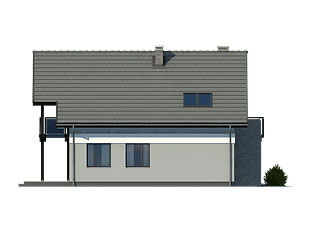

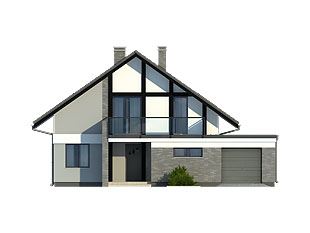

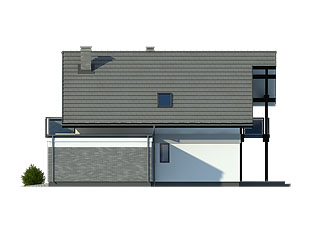

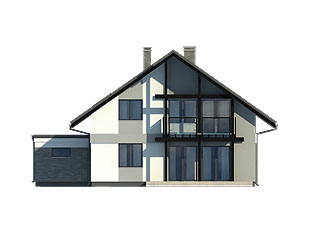

Elewacja 1 projektu domu Orion Elewacja 2 projektu domu Orion Elewacja 3 projektu domu Orion Elewacja 4 projektu domu Orion

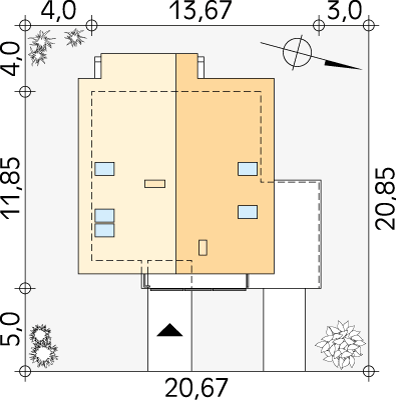

Usytuowanie na działce

Usytuowanie na działce projektu domu Orion - wizualizacja usytuowania

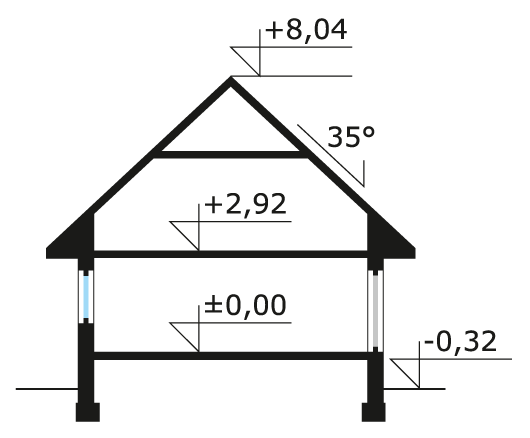

Schemat przekroju

Przekrój projektu Orion - przekrój
