Projekt Motylek 2


Projekt domu Motylek 2

Charakterystyka projektu

  • Dom jednorodzinny z poddaszem użytkowym, przeznaczony dla 3 – 4-osobowej rodziny
  • Na parterze dodatkowy pokój
  • Kuchnia z jadalnią i pokojem dziennym połączone w jedną wspólną przestrzeń
  • Prosta, zwarta bryła, ekonomiczna w budowie.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 73.27 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 64.50 m2
Pow. dachu: 135.00 m2
Kubatura: 329.00 m3
Wysokość w kalenicy: 7.67 m
Gabaryty działki: 16.64 x 16.59 m

Rzuty

Parter

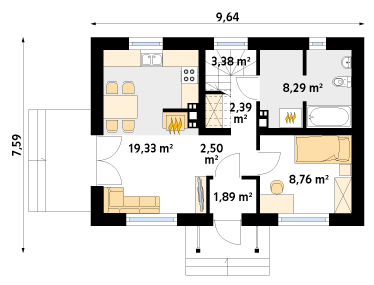

Rzut parteru projektu domu Motylek 2

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Motylek 2

Elewacje

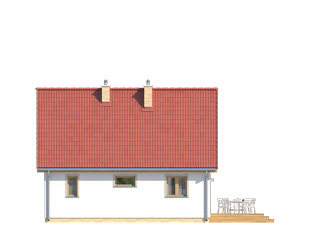

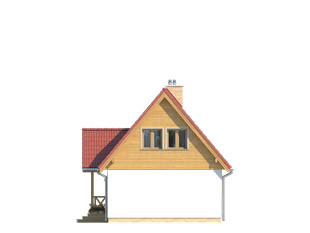

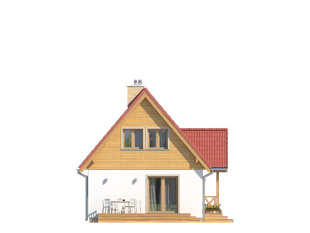

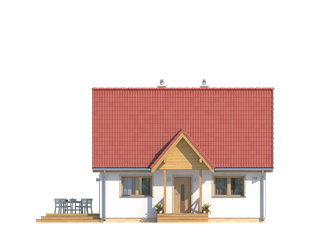

Elewacja 1 projektu domu Motylek 2 Elewacja 2 projektu domu Motylek 2 Elewacja 3 projektu domu Motylek 2 Elewacja 4 projektu domu Motylek 2

Usytuowanie na działce

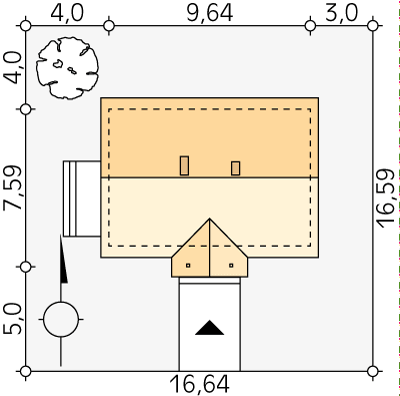

Usytuowanie na działce projektu domu Motylek 2 - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Motylek 2 - przekrój
