Projekt Kadryl


Projekt domu Kadryl

Charakterystyka projektu

  • Parterowy dom z użytkowym poddaszem, niepodpiwniczony
  • Na 4 półpoziomach zaprojektowano pomieszczenia w pełni zaspokajające potrzeby 5-osobowej rodziny
  • Dom można sytuować na działce z poprzecznym spadkiem terenu.
autor: mgr inż. Mirosław Doktór tel:

Dane techniczne

Pow. użytkowa domu: 164.40 m2
Pow. użytkowa garażu: 18.30
Pow. piwnicy: brak
Pow. zabudowy: 163.50 m2
Pow. dachu: brak m2
Kubatura: 760.00 m3
Wysokość w kalenicy: 9.07 m
Gabaryty działki: 19.53 x 23.53 m

Rzuty

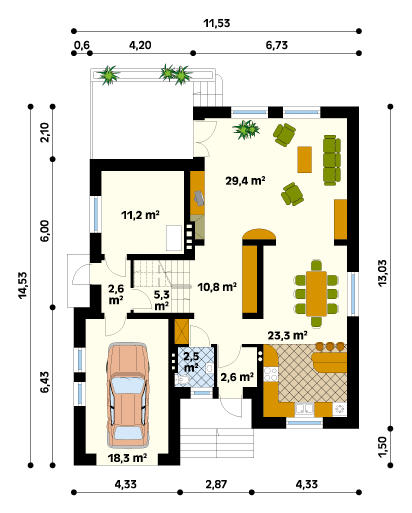

Parter

Rzut parteru projektu domu Kadryl

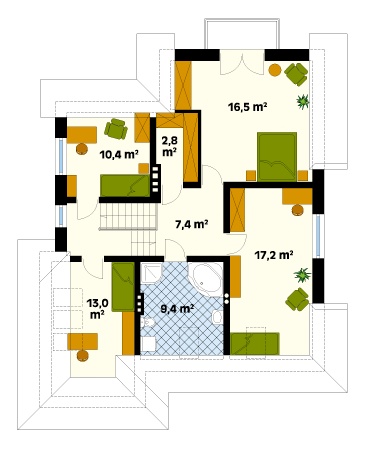

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Kadryl

Elewacje

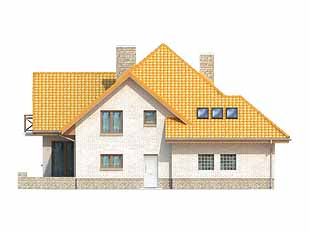

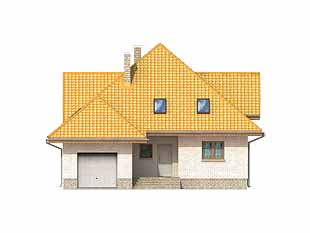

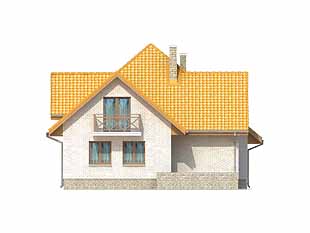

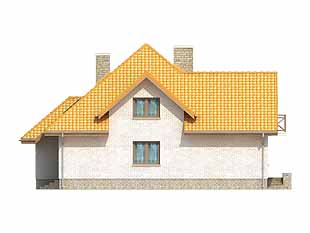

Elewacja 1 projektu domu Kadryl Elewacja 2 projektu domu Kadryl Elewacja 3 projektu domu Kadryl Elewacja 4 projektu domu Kadryl

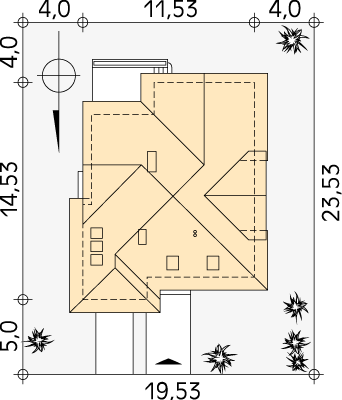

Usytuowanie na działce

Usytuowanie na działce projektu domu Kadryl - wizualizacja usytuowania

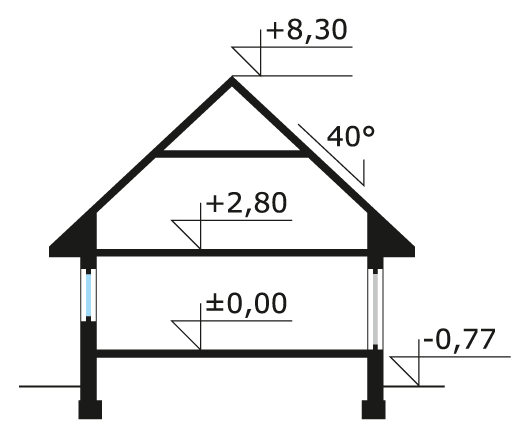

Schemat przekroju

Przekrój projektu Kadryl - przekrój
