Projekt Jagoda 2

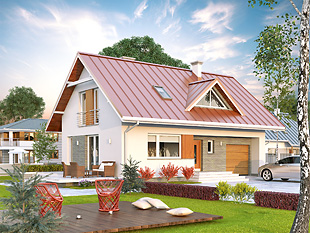

Projekt domu Jagoda 2

Charakterystyka projektu

  • Jednorodzinny budynek mieszkalny, parterowy z użytkowym poddaszem, przeznaczony dla 4 – 5-osobowej rodziny
  • Na parterze zaprojektowano salon, który zlokalizowano od strony południowej, oraz jadalnię, kuchnię, wc, kotłownię oraz garaż
  • Na poddaszu przewidziano cztery sypialnie, w tym jedną z garderobą, oraz łazienkę.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 103.88 m2
Pow. użytkowa garażu: 18.45
Pow. piwnicy: brak
Pow. zabudowy: 98.80 m2
Pow. dachu: 174.00 m2
Kubatura: 563.00 m3
Wysokość w kalenicy: 8.20 m
Gabaryty działki: 21.85 x 17.00 m

Rzuty

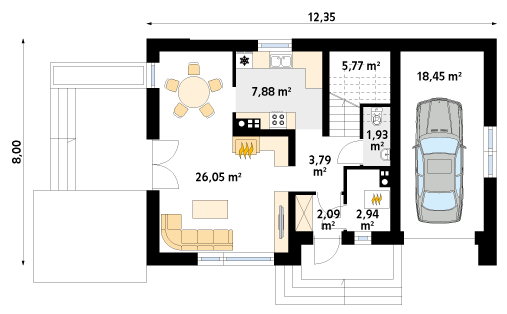

Parter

Rzut parteru projektu domu Jagoda 2

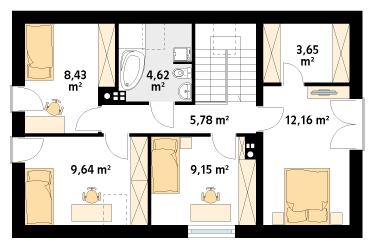

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Jagoda 2

Elewacje

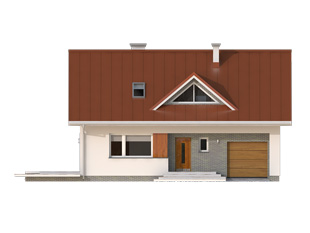

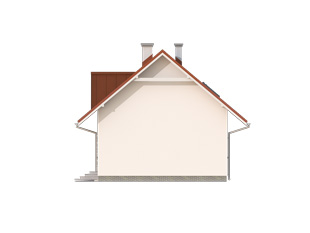

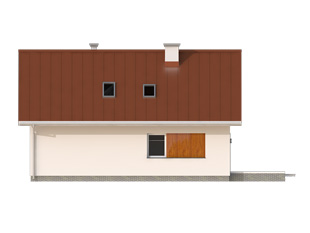

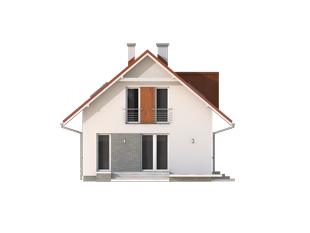

Elewacja 1 projektu domu Jagoda 2 Elewacja 2 projektu domu Jagoda 2 Elewacja 3 projektu domu Jagoda 2 Elewacja 4 projektu domu Jagoda 2

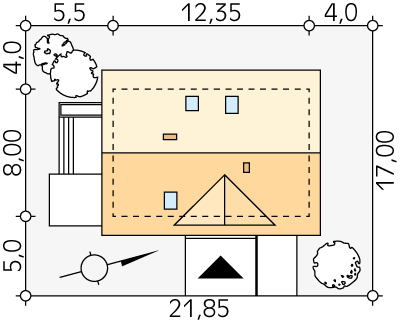

Usytuowanie na działce

Usytuowanie na działce projektu domu Jagoda 2 - wizualizacja usytuowania

Schemat przekroju

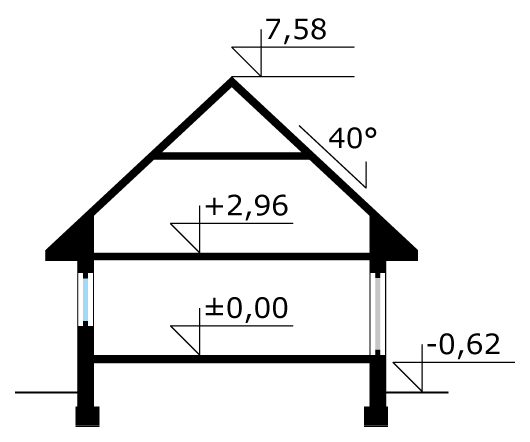

Przekrój projektu Jagoda 2 - przekrój
