Projekt Grab dr-C


Projekt domu Grab dr-C

Charakterystyka projektu

  • Dom parterowy z użytkowym poddaszem i podpiwniczeniem
  • Na parterze oprócz dużej kuchni z jadalnią znajduje się pokój dzienny usytuowany w taki sposób, że dom nadaje się na działkę z południowym wejściem
  • Dodatkowy pokój na parterze
  • Poddasze z trzema sypialniami, łazienką i widną garderobą
  • Przestrzeń nad garażem dostępna z podestu klatki schodowej, wykorzystana jako dodatkowy pokój.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 153.30 m2
Pow. użytkowa garażu: 20.90
Pow. piwnicy: 69.90
Pow. zabudowy: 120.90 m2
Pow. dachu: 202.00 m2
Kubatura: 784.00 m3
Wysokość w kalenicy: 7.86 m
Gabaryty działki: 24.72 x 22.04 m

Rzuty

Piwnica

Rzut parteru projektu domu Grab dr-C

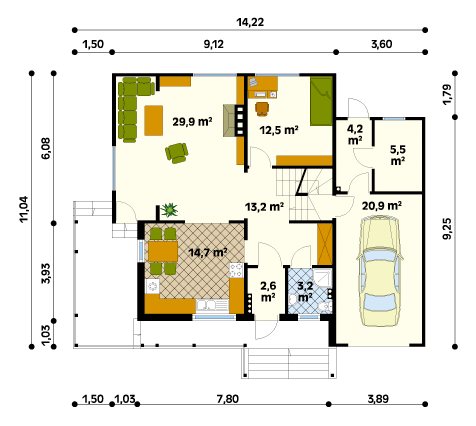

Parter

Rzut parteru projektu domu Grab dr-C

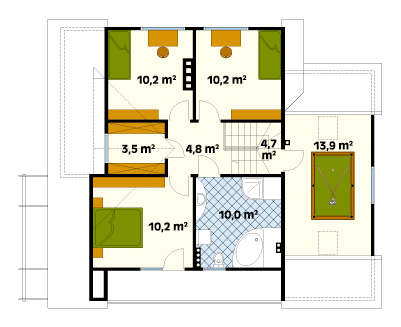

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Grab dr-C

Elewacje

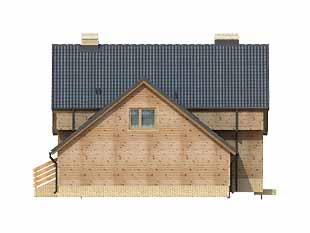

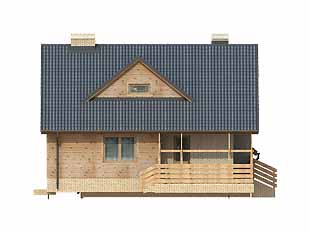

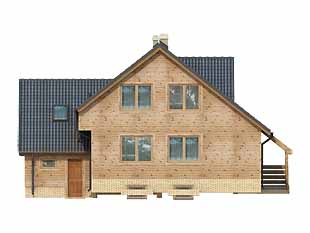

Elewacja 1 projektu domu Grab dr-C Elewacja 2 projektu domu Grab dr-C Elewacja 3 projektu domu Grab dr-C Elewacja 4 projektu domu Grab dr-C

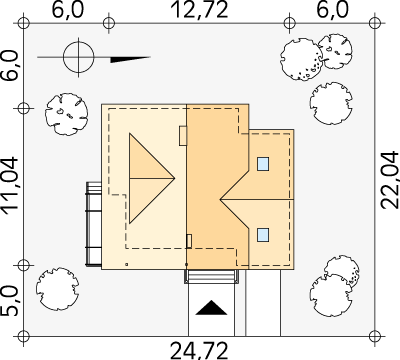

Usytuowanie na działce

Usytuowanie na działce projektu domu Grab dr-C - wizualizacja usytuowania

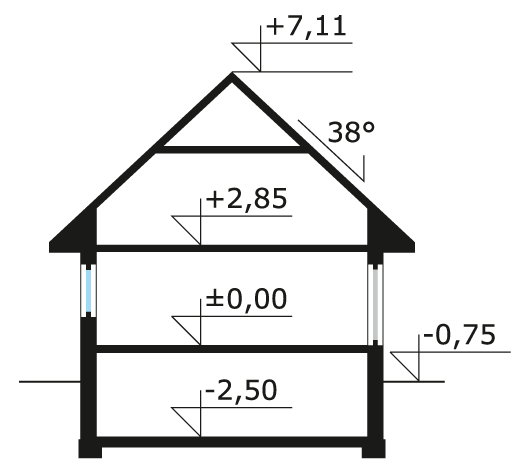

Schemat przekroju

Przekrój projektu Grab dr-C - przekrój
