Projekt Grab 2


Projekt domu Grab 2

Charakterystyka projektu

  • Dom jednorodzinny, parterowy z użytkowym poddaszem i częściowym podpiwniczeniem
  • Dom z dużą kuchnią i pokojem na parterze
  • Poddasze typowo sypialniane z łazienką i garderobą
  • Pojedynczy garaż i pomieszczenie gospodarcze.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 155.00 m2
Pow. użytkowa garażu: 18.60
Pow. piwnicy: 29.70
Pow. zabudowy: 128.10 m2
Pow. dachu: 236.00 m2
Kubatura: 836.00 m3
Wysokość w kalenicy: 8.64 m
Gabaryty działki: 22.57 x 20.61 m

Rzuty

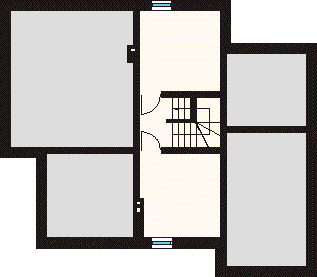

Piwnica

Rzut parteru projektu domu Grab 2

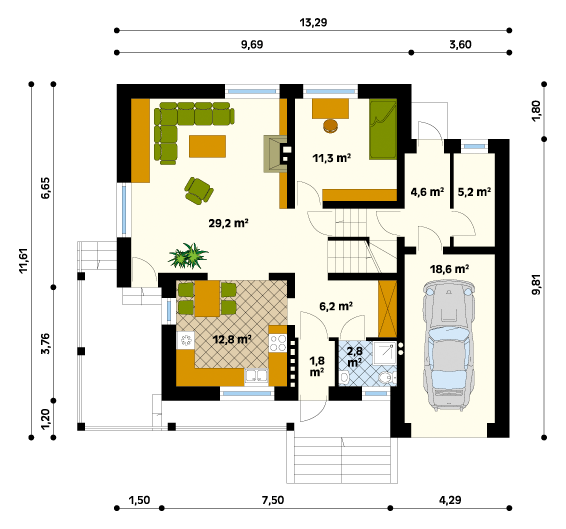

Parter

Rzut parteru projektu domu Grab 2

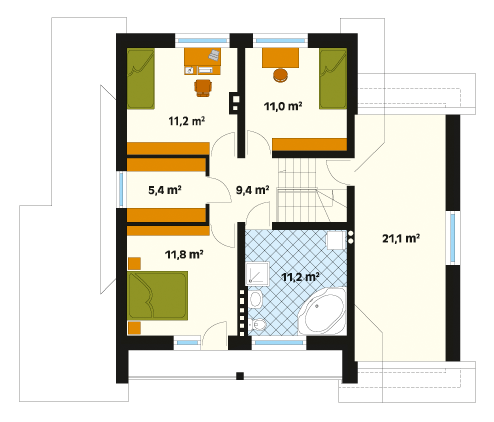

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Grab 2

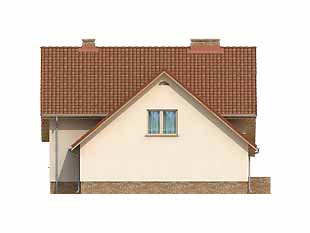

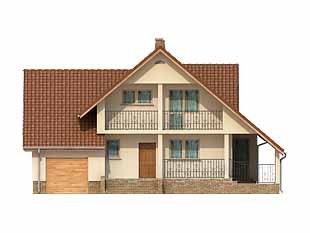

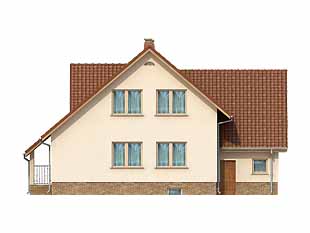

Elewacje

Elewacja 1 projektu domu Grab 2 Elewacja 2 projektu domu Grab 2 Elewacja 3 projektu domu Grab 2 Elewacja 4 projektu domu Grab 2

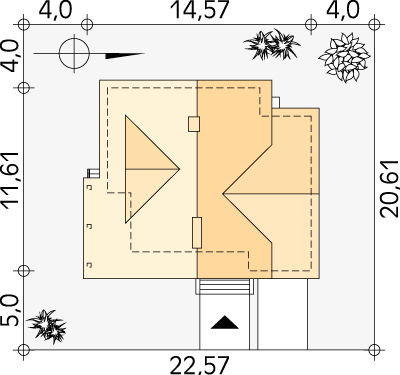

Usytuowanie na działce

Usytuowanie na działce projektu domu Grab 2 - wizualizacja usytuowania

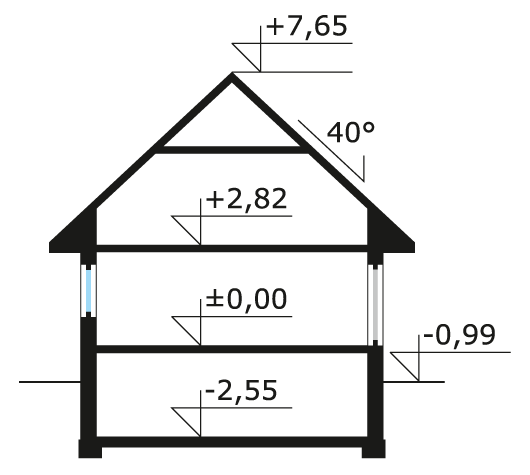

Schemat przekroju

Przekrój projektu Grab 2 - przekrój
