Projekt Echo 3


Projekt domu Echo 3

Charakterystyka projektu

  • Dom jednorodzinny, wolno stojący, parterowy z użytkowym poddaszem, niepodpiwniczony
  • Dom o zwartej bryle, niewymagający dużej działki
  • Pomimo niewielkich gabarytów zapewnia dobre warunki mieszkalne 4 – 5-osobowej rodzinie
  • Dach ukształtowany tradycyjnie z klasycznie zaakcentowanym wejściem.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 118.58 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 90.16 m2
Pow. dachu: 170.40 m2
Kubatura: 507.00 m3
Wysokość w kalenicy: 8.50 m
Gabaryty działki: 17.79 x 20.44 m

Rzuty

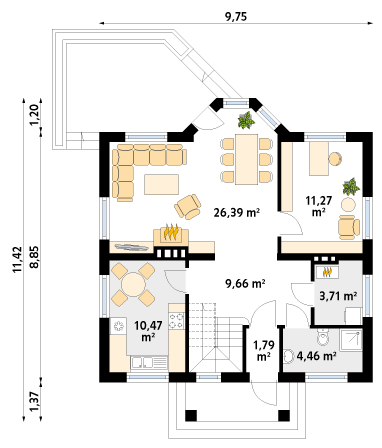

Parter

Rzut parteru projektu domu Echo 3

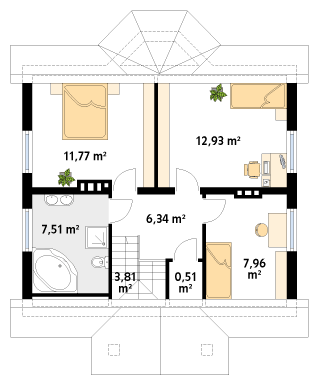

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Echo 3

Elewacje

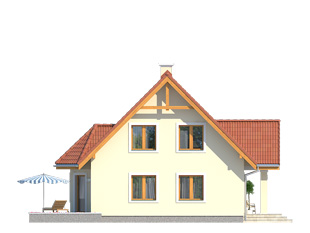

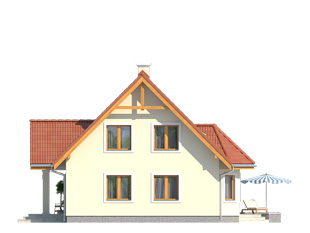

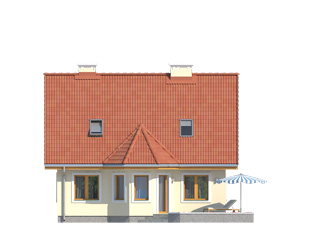

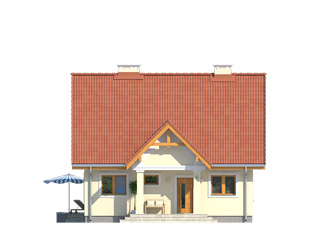

Elewacja 1 projektu domu Echo 3 Elewacja 2 projektu domu Echo 3 Elewacja 3 projektu domu Echo 3 Elewacja 4 projektu domu Echo 3

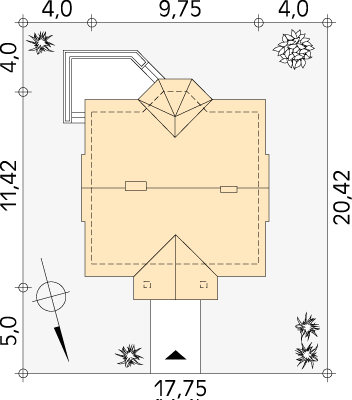

Usytuowanie na działce

Usytuowanie na działce projektu domu Echo 3 - wizualizacja usytuowania

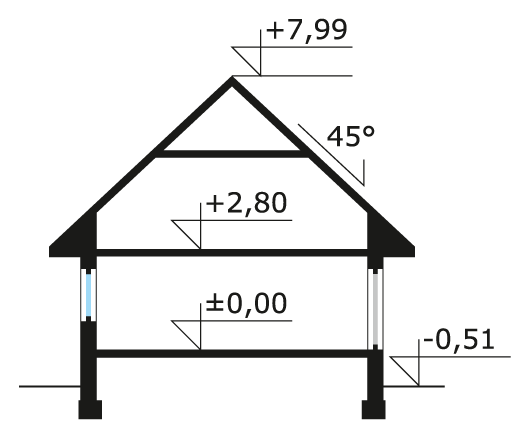

Schemat przekroju

Przekrój projektu Echo 3 - przekrój
