Projekt Echo 2


Projekt domu Echo 2

Charakterystyka projektu

  • Dom jednorodzinny, wolno stojący, parterowy z użytkowym poddaszem, niepodpiwniczony z przybudowanym garażem
  • Przeznaczony dla 4 – 5-osobowej rodziny
  • Dach ukształtowany tradycyjnie z klasycznie zaakcentowanym wejściem.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 126.90 m2
Pow. użytkowa garażu: 17.45
Pow. piwnicy: brak
Pow. zabudowy: 119.12 m2
Pow. dachu: 217.00 m2
Kubatura: 667.00 m3
Wysokość w kalenicy: 8.56 m
Gabaryty działki: 20.63 x 20.56 m

Rzuty

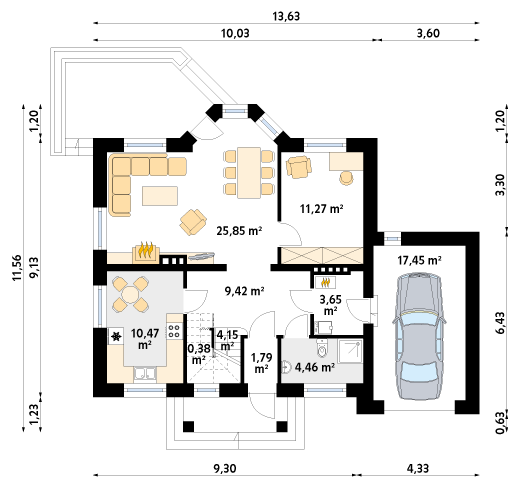

Parter

Rzut parteru projektu domu Echo 2

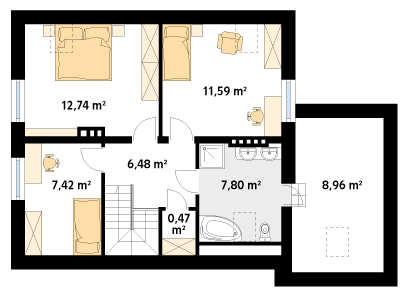

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Echo 2

Elewacje

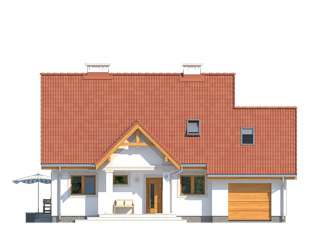

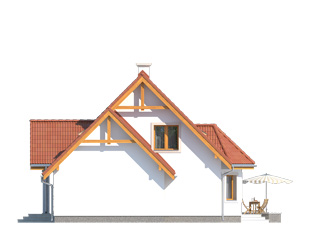

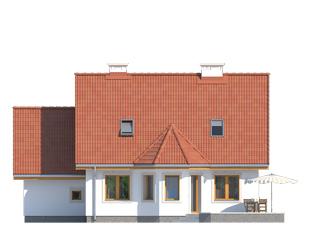

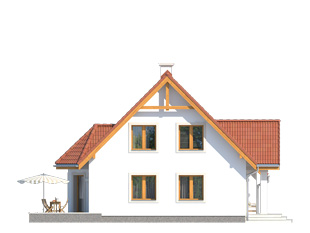

Elewacja 1 projektu domu Echo 2 Elewacja 2 projektu domu Echo 2 Elewacja 3 projektu domu Echo 2 Elewacja 4 projektu domu Echo 2

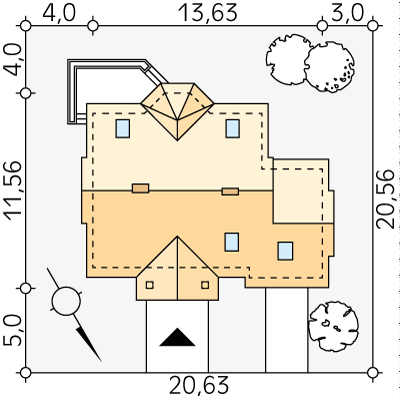

Usytuowanie na działce

Usytuowanie na działce projektu domu Echo 2 - wizualizacja usytuowania

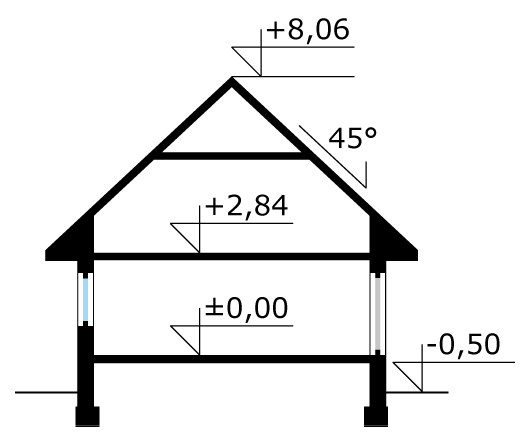

Schemat przekroju

Przekrój projektu Echo 2 - przekrój
