Projekt domu Echo

Charakterystyka projektu

  • Dom jednorodzinny, wolno stojący, parterowy, z użytkowym poddaszem, niepodpiwniczony
  • Budynek o zwartej bryle, nie wymagający dużej działki
  • Pomimo niewielkich gabarytów zapewnia dobre warunki 4 – 5-osobowej rodzinie
  • Dach ukształtowany tradycyjnie z klasycznie zaakcentowanym wejściem.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 120.80 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 94.00 m2
Pow. dachu: 180.50 m2
Kubatura: 507.00 m3
Wysokość w kalenicy: 8.48 m
Gabaryty działki: 17.99 x 20.49 m

Rzuty

Parter

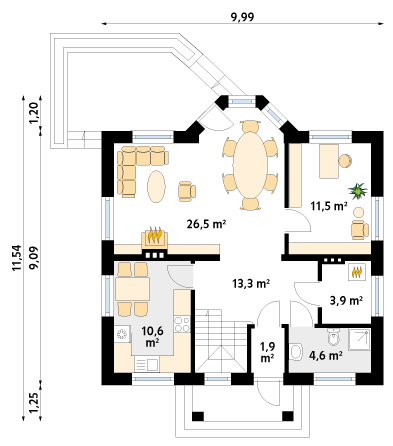

Rzut parteru projektu domu Echo

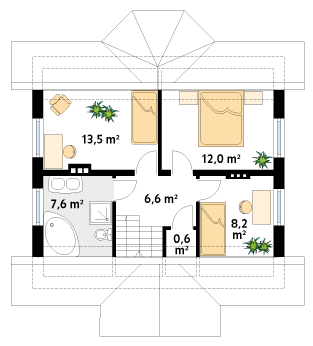

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Echo

Elewacje

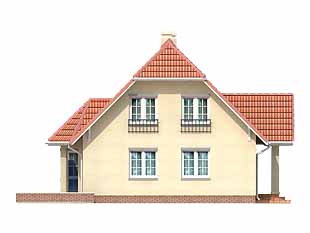

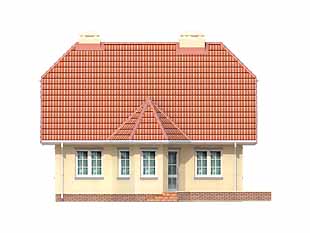

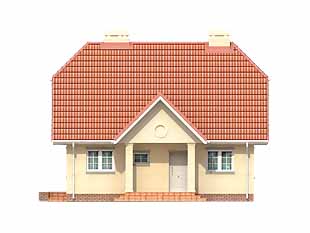

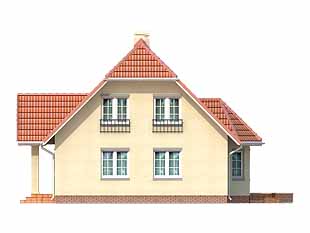

Elewacja 1 projektu domu Echo Elewacja 2 projektu domu Echo Elewacja 3 projektu domu Echo Elewacja 4 projektu domu Echo

Usytuowanie na działce

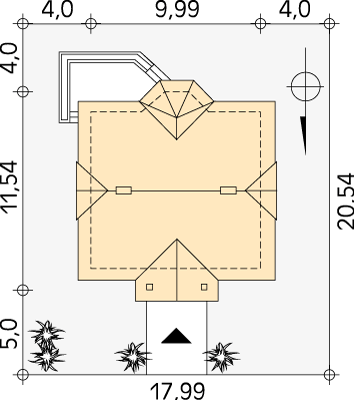

Usytuowanie na działce projektu domu Echo - wizualizacja usytuowania

Schemat przekroju

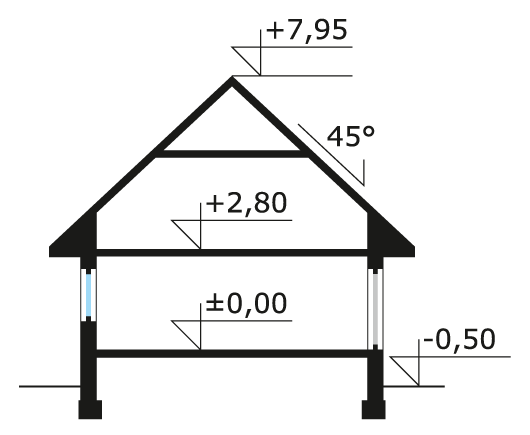

Przekrój projektu Echo - przekrój
