Projekt Dudek 4


Projekt domu Dudek 4

Charakterystyka projektu

  • Dom jednorodzinny, parterowy z poddaszem użytkowym i garażem jednostanowiskowym
  • Na parterze, oprócz podstawowych pomieszczeń strefy dziennej, zaprojektowano dodatkowy pokój z łazienką
  • Na poddaszu zaprojektowano dwie sypialnie z garderobą i łazienkę.
autor: arch. Maciej Matłowski tel: 085-740-87-53

Dane techniczne

Pow. użytkowa domu: 137.60 m2
Pow. użytkowa garażu: 19.30
Pow. piwnicy: brak
Pow. zabudowy: 138.90 m2
Pow. dachu: 230.00 m2
Kubatura: 670.00 m3
Wysokość w kalenicy: 7.81 m
Gabaryty działki: 22.48 x 20.16 m

Rzuty

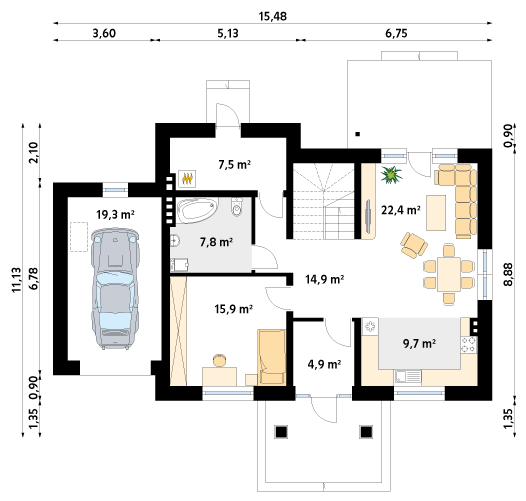

Parter

Rzut parteru projektu domu Dudek 4

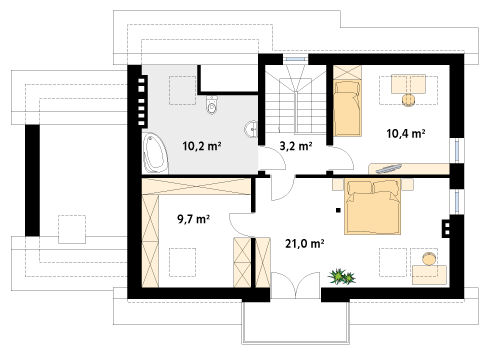

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Dudek 4

Elewacje

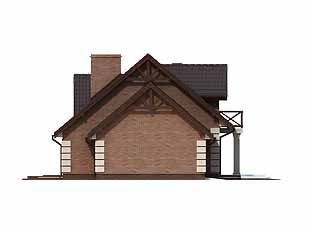

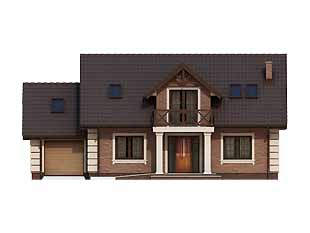

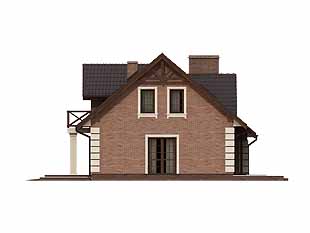

Elewacja 1 projektu domu Dudek 4 Elewacja 2 projektu domu Dudek 4 Elewacja 3 projektu domu Dudek 4 Elewacja 4 projektu domu Dudek 4

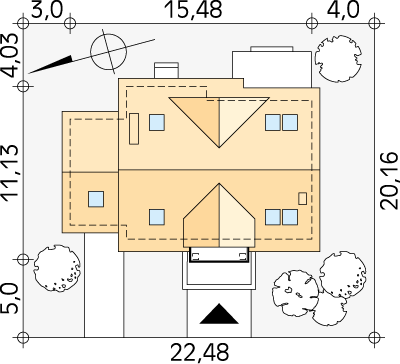

Usytuowanie na działce

Usytuowanie na działce projektu domu Dudek 4 - wizualizacja usytuowania

Schemat przekroju

Przekrój projektu Dudek 4 - przekrój
