Projekt Dudek 2 dr-S


Projekt domu Dudek 2 dr-S

Charakterystyka projektu

  • Dom jednorodzinny z poddaszem użytkowym.
  • Na parterze zaprojektowano otwartą przestrzeń pokoju dziennego połączoną z kuchnią, dodatkowy pokój, kotłownię i łazienkę.
  • Na poddaszu zlokalizowano trzy sypialnie oraz łazienkę.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 141.88 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 103.57 m2
Pow. dachu: 175.00 m2
Kubatura: 641.00 m3
Wysokość w kalenicy: 8.21 m
Gabaryty działki: 23.57 x 21.47 m

Rzuty

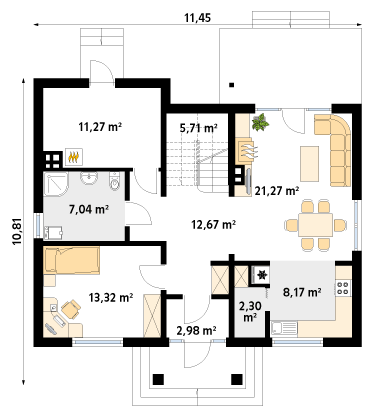

Parter

Rzut parteru projektu domu Dudek 2 dr-S

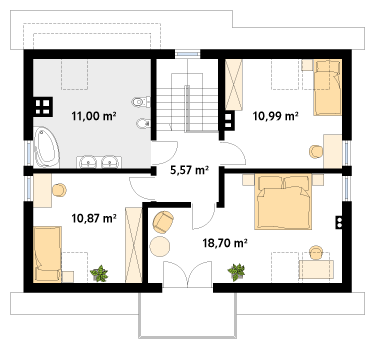

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Dudek 2 dr-S

Elewacje

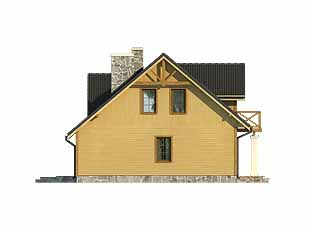

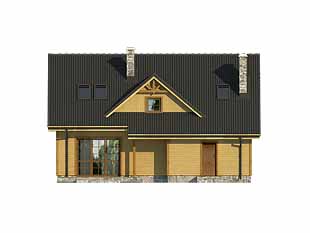

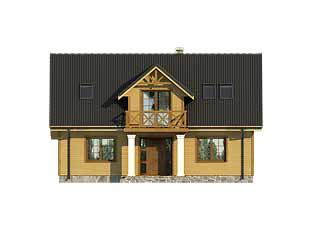

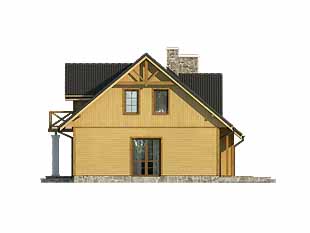

Elewacja 1 projektu domu Dudek 2 dr-S Elewacja 2 projektu domu Dudek 2 dr-S Elewacja 3 projektu domu Dudek 2 dr-S Elewacja 4 projektu domu Dudek 2 dr-S

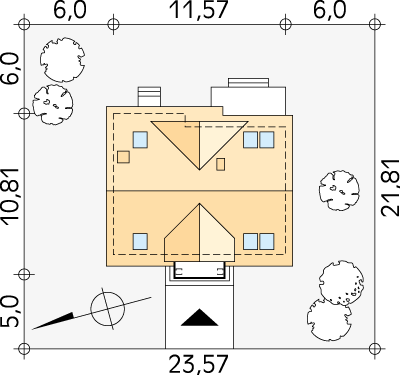

Usytuowanie na działce

Usytuowanie na działce projektu domu Dudek 2 dr-S - wizualizacja usytuowania

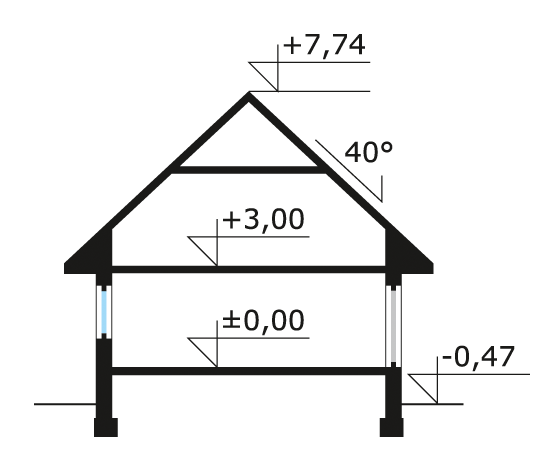

Schemat przekroju

Przekrój projektu Dudek 2 dr-S - przekrój
