Projekt Atlas


Projekt domu Atlas

Charakterystyka projektu

  • Budynek mieszkalny dwulokalowy, parterowy, niepodpiwniczony.
  • Program użytkowy dla jednej części budynku na parterze: pokój dzienny połączony z kuchnią, dwie sypialnie, łazienka, wiatrołap oraz wspólna kotłownia.
  • W pokoju dziennym znajduje się kominek będący dodatkowym żródłem ciepła na chłodniejsze dni.
  • Budynek posiada częściowo zadaszony taras z efektowną pergolą.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 132.01 m2
Pow. użytkowa garażu: brak
Pow. piwnicy: brak
Pow. zabudowy: 172.58 m2
Pow. dachu: 242.00 m2
Kubatura: 764.00 m3
Wysokość w kalenicy: 6.31 m
Gabaryty działki: 27.65 x 18.65 m

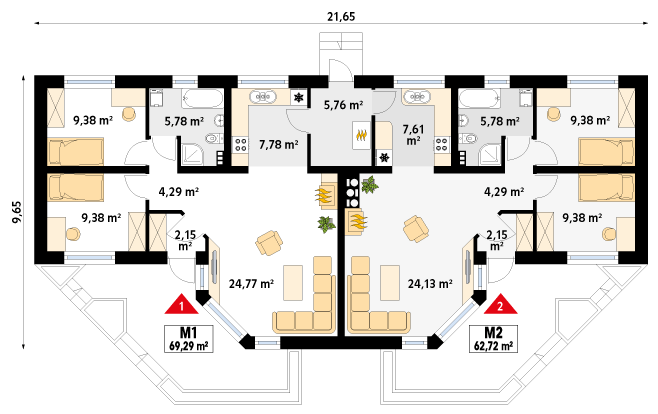

Rzuty

Parter

Rzut parteru projektu domu Atlas

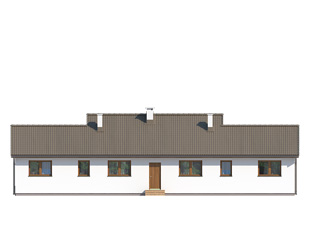

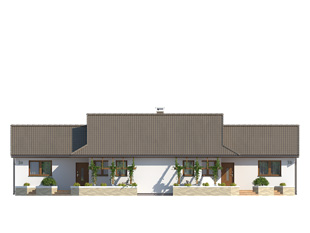

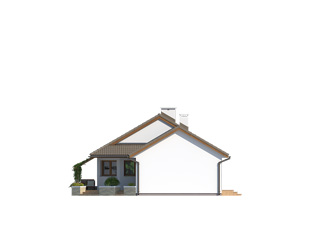

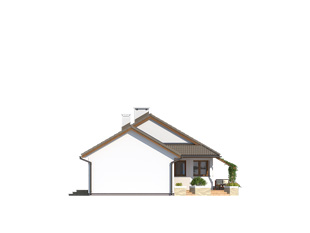

Elewacje

Elewacja 1 projektu domu Atlas Elewacja 2 projektu domu Atlas Elewacja 3 projektu domu Atlas Elewacja 4 projektu domu Atlas

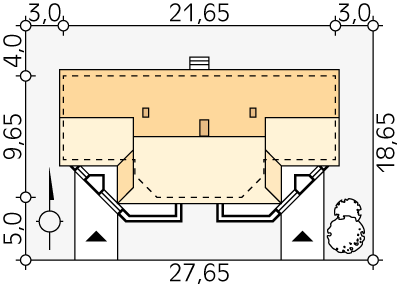

Usytuowanie na działce

Usytuowanie na działce projektu domu Atlas - wizualizacja usytuowania

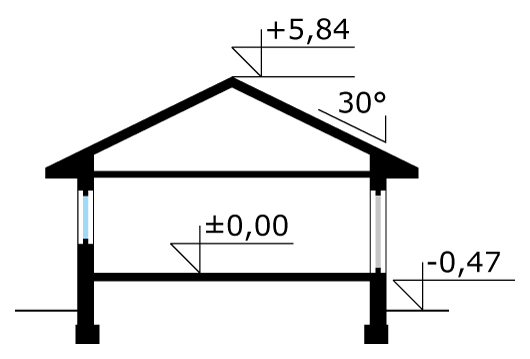

Schemat przekroju

Przekrój projektu Atlas - przekrój
