Projekt Ariel 2


Projekt domu Ariel 2

Charakterystyka projektu

  • Jednorodzinny budynek mieszkalny, parterowy, przeznaczony dla 3 – 4-osobowej rodziny
  • W części dziennej przewidziano salon połączony z jadalnią, z którego prowadzi wyjście na zadaszony taras, oraz kuchnię ze spiżarnią
  • W części nocnej zaprojektowano dwie sypialnie i łazienkę
  • Część gospodarczą stanowi kotłownia na każdy rodzaj paliwa oraz jednostanowiskowy garaż.
autor: arch. Tomasz Sobieszuk tel: 085-740-87-50

Dane techniczne

Pow. użytkowa domu: 107.16 m2
Pow. użytkowa garażu: 20.11
Pow. piwnicy: brak
Pow. zabudowy: 163.59 m2
Pow. dachu: 269.00 m2
Kubatura: 595.47 m3
Wysokość w kalenicy: 7.02 m
Gabaryty działki: 19.04 x 25.54 m

Rzuty

Parter

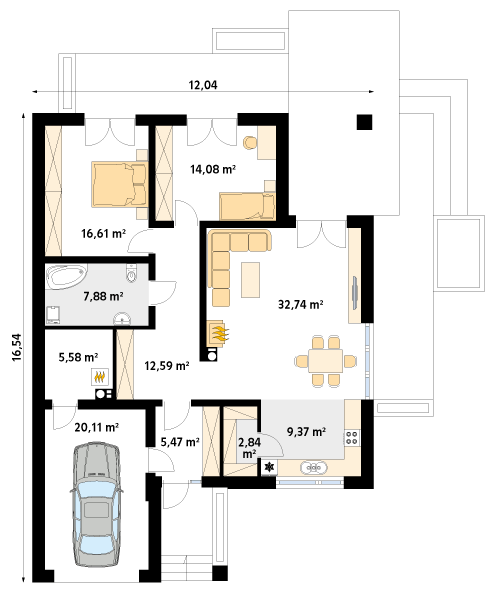

Rzut parteru projektu domu Ariel 2

Elewacje

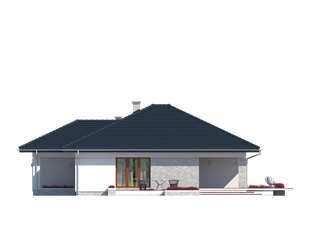

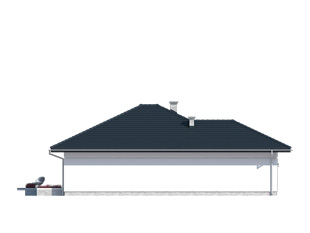

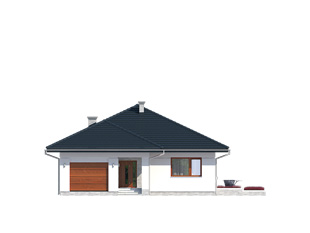

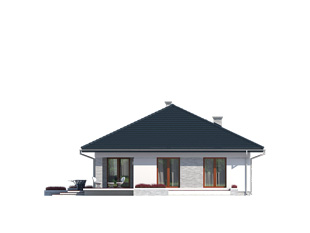

Elewacja 1 projektu domu Ariel 2 Elewacja 2 projektu domu Ariel 2 Elewacja 3 projektu domu Ariel 2 Elewacja 4 projektu domu Ariel 2

Usytuowanie na działce

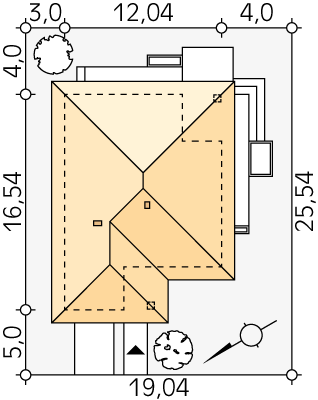

Usytuowanie na działce projektu domu Ariel 2 - wizualizacja usytuowania

Schemat przekroju

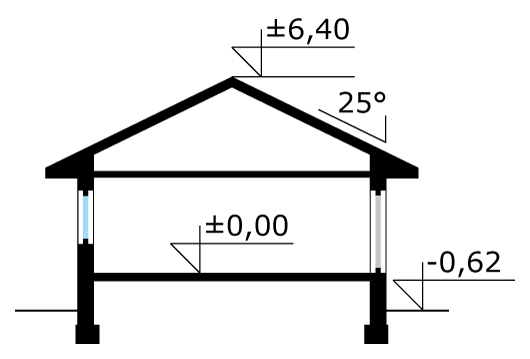

Przekrój projektu Ariel 2 - przekrój
