Projekt Akord 2


Projekt domu Akord 2

Charakterystyka projektu

  • Dom jednorodzinny, wolnostojący z użytkowym poddaszem i częściowym podpiwniczeniem
  • Stosunkowo duży, wygodny dom dla 4 – 5-osobowej rodziny
  • Parter z dodatkowym gabinetem do pracy lub pokojem dla osoby starszej
  • Poddasze z trzema sypialniami i pomieszczeniem hobby
  • AKORD 3 – powiększona wersja projektu.
autor: arch. Maciej Matłowski tel: 085-740-87-53

Dane techniczne

Pow. użytkowa domu: 210.50 m2
Pow. użytkowa garażu: 31.60
Pow. piwnicy: 89.60
Pow. zabudowy: 196.20 m2
Pow. dachu: 326.00 m2
Kubatura: 1060.00 m3
Wysokość w kalenicy: 8.60 m
Gabaryty działki: 24.74 x 22.89 m

Rzuty

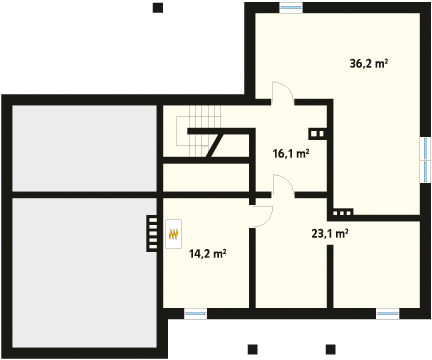

Piwnica

Rzut parteru projektu domu Akord 2

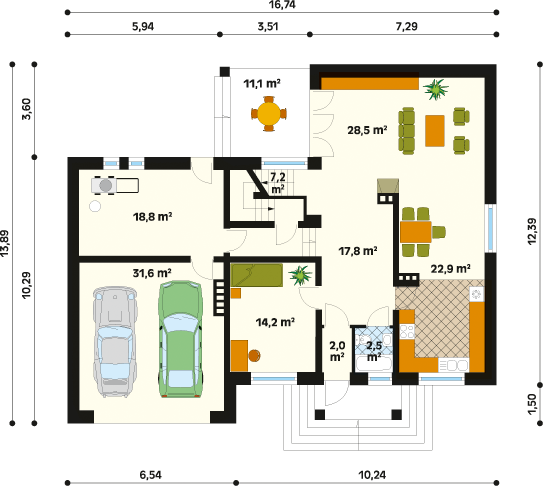

Parter

Rzut parteru projektu domu Akord 2

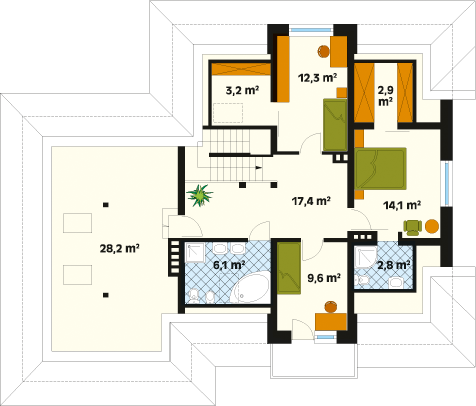

Poddasze / Pierwsze piętro

Rzut parteru projektu domu Akord 2

Elewacje

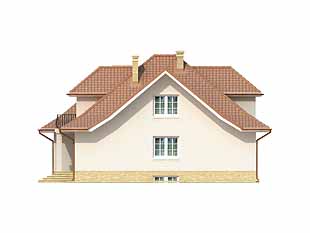

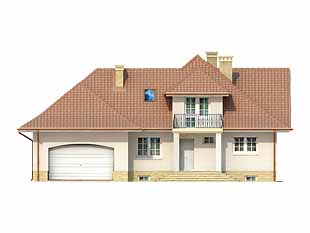

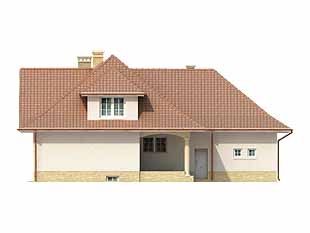

Elewacja 1 projektu domu Akord 2 Elewacja 2 projektu domu Akord 2 Elewacja 3 projektu domu Akord 2 Elewacja 4 projektu domu Akord 2

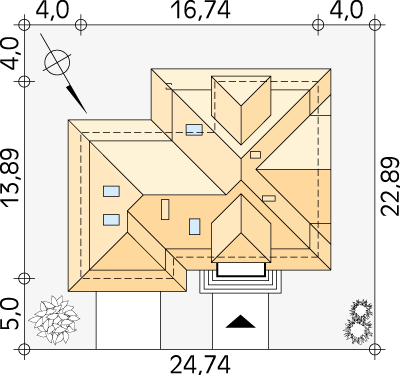

Usytuowanie na działce

Usytuowanie na działce projektu domu Akord 2 - wizualizacja usytuowania

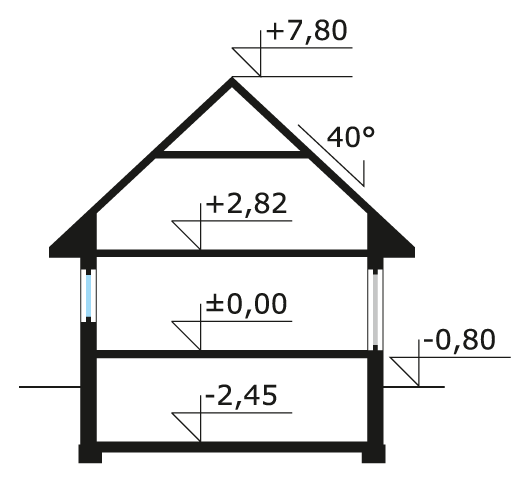

Schemat przekroju

Przekrój projektu Akord 2 - przekrój
